新能源汽車高壓連接器接觸件的技術要求與影響因素

發表時間:2023-06-19 13:35:02

前言

連接器在每個汽車上都有應用，該設備利用電、光等信號借助其控制相應的機械力連接、斷開、轉換，進而實現相應的電路或光通道轉換的一種功能性元件，并且借助ECT電、光信號還可以有效的預防其信號失真以及相應的能量損耗，進而保證轉換的效率。同時，連接器在新能源汽車中高壓連接器的應用也多是應用在其終端應用領域，進而提升對應的傳輸靈敏性能，同時該設備的先進性也將影響汽車傳輸技術的發展水平。

應用的背景

近幾年，世界污染加劇，為應對這一嚴峻形勢，我國進而倡導綠色發展，汽車領域也不例外，進而促使新能源汽車產業也是取得顯著進步。而在這一產業發展的過程中，高壓連接器作為核心元部件之一，作用巨大，發揮著無與倫比的價值，在新能源汽車的整車、充電設施中都有應用。該設備主要有接觸件、絕緣體、殼體、附件等部分組成。在這些部件中，接觸件是其核心，并且也肩負著線路、系統在行駛中的光、電等信號的連接，所以可以看做是其中樞部件；而絕緣體時絕緣保護作用，主要就是隔絕外部環境；外殼則是固定以及輔助保護，甚至是被當做基座；最后的附件則涉及較為廣泛，需要根據具體的應用需求來針對性設置，當然主要還是輔助完成對連接線纜或者是其他部件的保護，并且這也是保證滿足工作環境要求的重要輔助單位。

而實現連接功能的是其中心的接觸件，任何接觸不良都是出現故障的源頭。本文總結發現，新能源汽車中系統失效或故障的誘因中，超過七成是因為該型元器件的失效而導致的，而在這其中，超過四成是因為接觸失效，由此可見接觸件在新能源汽車中的重要性。

接觸件的材質性能和結構要求

本文作者一直致力于新能源汽車中的高壓連接器相關方面的研究。在研發中，不僅要規避同類專利，還需要尋找適合的零部件。而這其中的核心結構就是其接觸件，對于它們而言，特別是其插孔的結構、性能、材質對于相應的性能影響顯著。

接觸件的結構

新能源汽車的連接器總體而言結構不算復雜，基本上都是使用金屬外殼的圓形連接器，并且隨著近年各種工程材料的發展，塑性連接器也是較為普遍。但其基本構造基本相同，一般都是包括插針和插孔兩部分，通過插合實現連接。一般使用的插針為了追求其連接性能，基本上都是采用剛性插針，彈性插孔。當然對于一些存在特殊需求的接觸件還需要鍍層處理，鍍銀或鍍金居多。

電連接器接觸件的性能

基本性能有電氣、機械、耐環境這三個。其中前者都要滿足接觸電阻、絕緣耐壓、絕緣電阻這三方面的需求，這也是保證光、電信號的可靠傳輸的保障。而機械方面則需要考慮插拔力、機械壽命方面的因素。大多數的該型構件其整體壽命多是插拔50次。

電連接器接觸件的材料

插針和插孔材料的選取首先就要保證其具有較高的機械強度，其次，為防損傷以及松動；接觸力也要較強，同時插孔材料還需要保證其具有較高的彈性。二者的抗疲勞性，加工成型性能都需要有一定的保證，目前選用的插針材料多是黃銅。

影響接觸件可靠性的因素

接觸形式

接觸形式有點、線、面三類。通常都是點接觸。但當其范圍擴大到一定程度既是線或面接觸。相對而言，接觸點越多，其對應的接觸電阻就會更小，實際的使用效果也會更好。

接觸壓力

一般，所有的接觸形式下瞬時產生的接觸電阻都較大。而隨著其接觸面積以及相應的點數目的增加，因為對應的接觸電阻不斷的降低，瞬時電壓也就會被減小。這其中，插孔彈性結構的選材尤為重要。

溫度影響

當接觸的工作溫度上升到一定程度的時候，插針和插孔材料的硬度就會隨著溫度的升高而降低，但接觸電阻越小，這一問題也就越不明顯；較高的溫度會使二者的接觸表面加速氧化，進而使其老化加劇，所以需要進行一定的抑制。

腐蝕金屬的物質

有化學、電化學腐蝕兩種。多是因為外部環境污染造成這一問題，這類污染物質會使金屬表面出現氧化物層，這樣就會造成其對應的接觸電阻升高。

材料性質

插針和插孔材料的性質對于最終接觸件的使用效果以及壽命都是影響顯著，二者的性能可以包括材料的電阻率、硬度、化學、高溫等方面的相關性能。這其中，最直接的影響因素就是材料的電阻率。其次的影響因素既是硬度。

表面質量

相比較而言，平整且較為粗糙的接觸面，可以有效的增加二者的接觸點數量，并且摩擦力也較大，可以有效的去除氧化層，這樣就可以有效的降低接觸電阻。

新能源汽車中常見接觸件的特點分析及接觸件的特點分析

電連接器的可靠性和自身的內部結構息息相關，這其中接觸件就是核心。插針和插孔是接觸件的主要結構，當然為了達到預期的電氣、耐受性、可靠性，選用種類也至關重要。

新能源汽車具體應用的高壓連接器對應的使用要求相對而言較多，因為為了針對其應對可能會出現的各種不可預知的工況條件，我們所選用的接觸件的基本性能以及結構都需要具有一定的針對性，其具體的選用結構特征如表一所示。當然如果插針的結構基本相同，但是對應的制作材料也是會存在一定的差別，在我國其基本材料多是使用銅或銅合金；對應的幾種插孔形式如表二所示。并且表二也簡述了相應的主要特點。

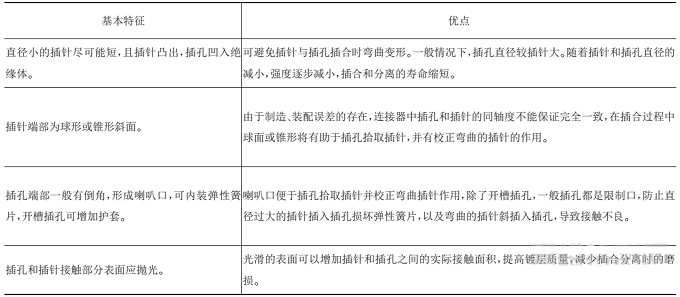

表一接觸件的基本結構特征

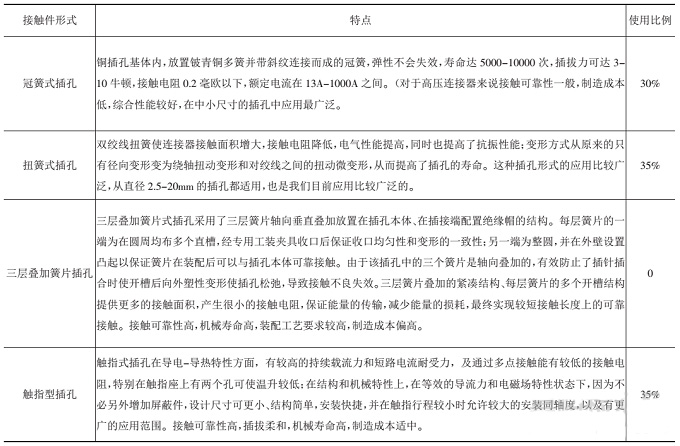

表二接觸件的特點匯總

接觸件的選擇

以上三種類型的插孔就是選用接觸件最基本的條件，新能源器汽車對于以上三種插孔形式總體而言是都比較適合。但大多數情況下多是需要根據客戶的實際需求按照他們給定的尺寸來生產或者定制相應的連接器。并且機體的材料也不一定都是銅或銅合金，鈹青銅，鍍銀的插件現在也已經較為常見，所以集中接觸件的選擇也是需要根據實際的需求針對性選用。

總結

新能源汽車用高壓連接器選用的接觸牛胃需要再相對惡劣的工況條件下工作，件是一個非常謹慎的過程。通常情況下，我們首先要保證去應用的可靠性，其次還需要考慮經濟性、工藝性等相關因素，根據顧客的實際需求，有所取舍。當然隨著這型技術的逐漸成熟，相應的未來追求性能，連接器的質量以及性能要求也會逐漸的改變，高性能，低成本成為重要的發展趨勢。這也是研發高可靠的電連接器的最終追求。
