正溫度系數電阻器是否需要模擬短路故障試驗？

發表時間:2022-07-09 16:23:41

1、案例問題

在GB 4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準中，正溫度系數電阻器是否需要模擬短路故障試驗?

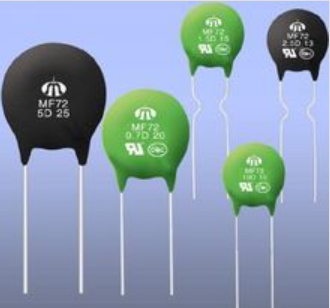

圖1 正溫度系數電阻器

2、案例分析

筆者認為，PTC電熱元件不需要模擬短路故障試驗（GB 4706.1-2005標準19.11.2條款），而一般的階躍型正溫度系數PTC-S（也稱自恢復保險絲PTC）要模擬短路故障試驗。

圖2 PTC電熱元件

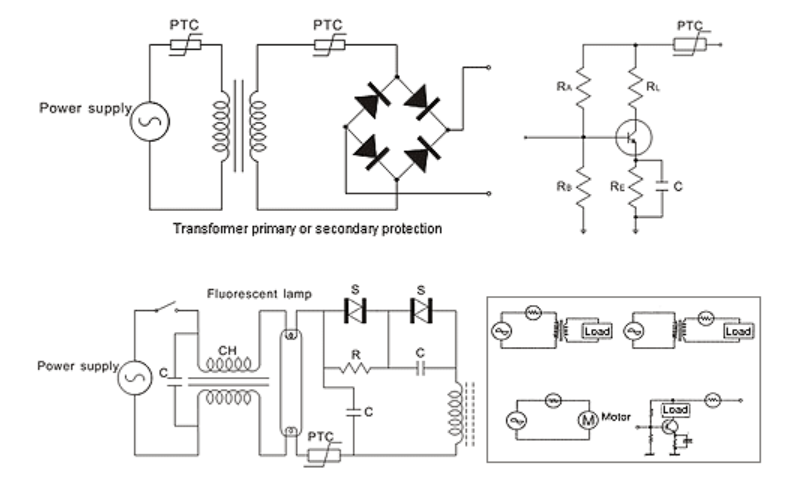

例如圖3電路圖所示的PTC正溫度系數電阻器起保護作用。值得指出GB 4706.1-2005標準19.11.3條款“雙重失效”試驗要求在PTC-S失效的情況下重復先前做過的非正常試驗。

圖3 自恢復保險絲PTC

依據GB/T 7153（idt IEC 60738-1）并經過嚴格的電子元件鑒定批準和質量評定體系IECQ認證的階躍型正溫度系數PTC-S不需要模擬短路故障試驗。一般在市場上有認證的PTC-S是按第五種模式“型式試驗 + 工廠檢查 + 獲證后監督”認證，很少有制造商申請IECQ認證的，因為獲證后監督的頻次較高，并且監督中要抽樣給回認證機構100%項目檢測，費用較高。

附：IECQ簡介

國際電工委員會（IEC）于七十年代開始籌建全球性的國際電子元器件質量認證體系，并于1981年正式成立國際電工委員會電子元器件質量評定體系，簡稱IECQ，其組織機構見下圖中國際層所示，包括CMC參加國和ICC的協商成員國。ICC是在CMC機構下設“檢查協調委員會”簡稱ICC，該組織除了協調ICC各成員國的國家監督檢查機構的活動外，并就質量評定問題向CMC提出建議。ICC協商成員國也稱全權成員國，包括世界發達的國家在內，如英、美、法、日、韓、俄羅斯、中國等20多個國家在內的國際體系成員國，具有開展IECQ認證權限。

中國電子元器件質量認證委員會于1978年10月在原電子工業部支持下開始籌建，并于1981年正式成立，如下圖中國家層所示。它是由原國家標準局授權，IEC中國國家委員會和國家進出口檢驗總局認可的機構，其中包括NSO標準機構、CS計量機構、NAI認證委員會常務辦公室、 NSI國家監督檢查機構（CEPREI）的四個常設機構組成。

1983年4月，中國成為IECQ的CMC參加國和ICC協商成員國；

1987年5月中國成為ICC全權成員國，成為中國最早邁向國際認證行列。

3、標準條款

GB 4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準

19.11.2……

正溫度系數電阻器如果在制造商規定范圍內使用，則不短路。但是，PTC-S熱敏電阻要被短路，符合GB/T 7153（idt IEC 60738-1）的除外。

GB/T 7153-2002/IEC 60738-1:1998《直熱式階躍型正溫度系數熱敏電阻器第1部分：總規范》標準

1.1 范圍

本標準規定了絕緣和非絕緣的階躍型正溫度系數熱敏電阻器的術語和試驗方法，這類電阻器一般由鐵電半導體材料制成。

本標準規定了用于電子元件鑒定批準和質量評定體系詳細規范的標準術語、檢驗程序和試驗方法。

2.2.3熱敏電阻器

電阻值隨其電阻體溫度呈現顯著變化的熱敏感半導體電阻器。

2.2.4正溫度系數PTC熱敏電阻器

在熱敏電阻器特性的有效部分，其電阻值隨溫度的增加而增加的熱敏電阻器。

2.2.5階躍型正溫度系數PTC-S，以下本文簡稱為PTC熱敏電阻器

當溫度增加到某一特定值時，電阻值呈現階躍式增加的熱敏電阻器。

PTC熱敏電阻器具有二次效應，這是必須注意的。
